激光增材制造过程中的元素在线定量元素分析 2020-03-04

一.增材制造

增材制造(Additive Manufacturing-AM)技术由于可直接根据3D数字模型制造出零件而具有强大的金属零件生产能力和破损零件的修复和快速再制造能力。增材制造技术的优点主要包括材料利用率高,可生产出使用传统机械制造方法无法制造出的具有复杂结构的零件,具有生产所需元素成分浓度梯度的零件的可能性。要生产出高质量的零件需要对输入原材料、增材制造生产周期的优化工艺参数和生产线控制有一定的了解,而在线监测和控制系统的发展为提高零件质量和促进AM技术在高精尖领域的应用奠定了基础,这些高精尖领域对零件的质量要求很高,如航空航天和医疗领域。

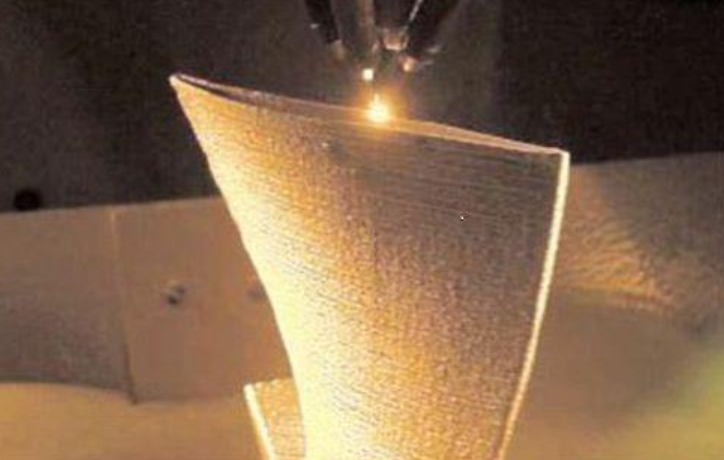

激光增材制造过程中的元素在线定量元素分析

目前,高速成像、光学高温计、高速x线成像等测量技术已成功应用于AM工艺中的原位诊断和控制。 Liu等人利用分光器在线监测激光热线的熔敷过程,该技术中电流用于加热线,激光用于熔敷线,熔敷过程失败时,分光器测量电弧的发光光谱。 最近提出结合光谱学和等离子体成像技术实时探伤粉末床的激光熔融过程。 然而,AM过程中元素成分原位分析的研究尚未发表。

对AM制备的金属试样进行元素分析的传统方法是脱机的,需要按实验要求处理试样。 例如,x射线荧光光谱( x-rayfluorescencesspectroscopy-XRF )不能用于高温试样,需要对试样进行表面研磨等预处理。 电子能量x射线色散( electronnenergyx-ray dispersive-EDX )是检测以往试料特征的工具,这意味着该工具需要高真空条件,只能处理尺寸小的试料(数cm )。 同样,基于x射线光谱( XRF、EDX等)的技术通常对轻元素的敏感度较低,但这些轻元素可能是决定合成样本性能的重要元素。 例如,碳元素是决定碳化物粒子被强化镍合金复膜耐磨性的重要元素,但XRF和EDX等技术不能对碳、硅等轻元素提供正确的分析。

LIBS是一种强大而有前景的分析技术,使用AM技术生产的部件可以在线用于多元素原位定量分析。 由于LIBS技术的遥感能力可以测量“光子可到达”的目标,因此该技术是定量分析熔池位置元素的理想选择。 已证明LIBS是一种强力的原位定量分析仪,适用于材料筛选的在线分析、液态钢、液态铝合金、熔渣和熔融玻璃的在线定量分析。 样品生产过程中的在线定量分析是AM的另一个重要特征,这是为了保证航天和特定元素成分梯度设计中使用的部件能够达到较高的质量要求。 其中元素在线定量分析在不久的将来将成为开发AM中复合分级材料技术的重要一步。 LIBS技术可作为此过程中的监测工具,因为在修复激光熔复损坏的零件过程中,采样面积小,需要在线监测。 目前,高速成像、光学高温计、高速x线成像等测量技术已成功应用于AM工艺中的原位诊断和控制。 Liu等人利用分光器在线监测激光热线的熔敷过程,该技术中电流用于加热线,激光用于熔敷线,熔敷过程失败时,分光器测量电弧的发光光谱。 最近提出结合光谱学和等离子体成像技术实时探伤粉末床的激光熔融过程。 然而,AM过程中元素成分原位分析的研究尚未发表。

对AM制备的金属试样进行元素分析的传统方法是脱机的,需要按实验要求处理试样。 例如,x射线荧光光谱( x-rayfluorescencesspectroscopy-XRF )不能用于高温试样,需要对试样进行表面研磨等预处理。 电子能量x射线色散( electronnenergyx-ray dispersive-EDX )是检测以往试料特征的工具,这意味着该工具需要高真空条件,只能处理尺寸小的试料(数cm )。 同样,基于x射线光谱( XRF、EDX等)的技术通常对轻元素的敏感度较低,但这些轻元素可能是决定合成样本性能的重要元素。 例如,碳元素是决定碳化物粒子被强化镍合金复膜耐磨性的重要元素,但XRF和EDX等技术不能对碳、硅等轻元素提供正确的分析。

LIBS是一种强大而有前景的分析技术,使用AM技术生产的部件可以在线用于多元素原位定量分析。 由于LIBS技术的遥感能力能够测量“光子可达”的目标,因此该技术是定量分析熔池位置元素的理想选择。 已证明LIBS是一种强力的原位定量分析仪,适用于材料筛选的在线分析、液态钢、液态铝合金、熔渣和熔融玻璃的在线定量分析。 样品生产过程中的在线定量分析是AM的另一个重要特征,这是为了保证航天和特定元素成分梯度设计中使用的部件能够达到较高的质量要求。 其中元素在线定量分析在不久的将来将成为开发AM中复合分级材料技术的重要一步。 LIBS技术可作为此过程中的监测工具,因为在修复激光熔复损坏的零件过程中,采样面积小,需要在线监测。

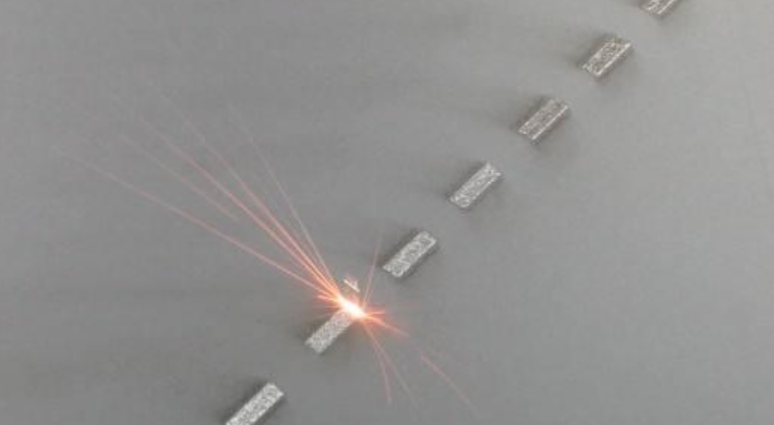

激光增材制造过程中的元素在线定量元素分析

在本研究中,我们证明了LIBS在AM的复合样品生产过程中进行多元素原位定量分析的可能性。我们的目标是开发一种远程LIBS系统,该系统能在利用同轴激光熔覆技术进行复合涂层的合成期间对轻元素(碳、硅等)和重元素(钨、镍等)进行定量分析。同轴激光熔覆技术是一种基于金属粉末流动并通过连续激光熔化粉末的一种AM技术,该技术可以有效地用于零件修复或生产过程中功能梯度材料合成的控制。例如,同轴激光熔覆技术已成功用于修复或生产基于碳化钨(WC)晶粒增强的Ni-Fe-B-Si合金高耐磨涂层。由于WC浓度对涂层的机械性能有很大的影响,因此在高质量耐磨涂层的生产过程中需要对碳和钨元素进行原位在线分析。


二、材料与方法

2.1 同轴激光熔覆实验设置

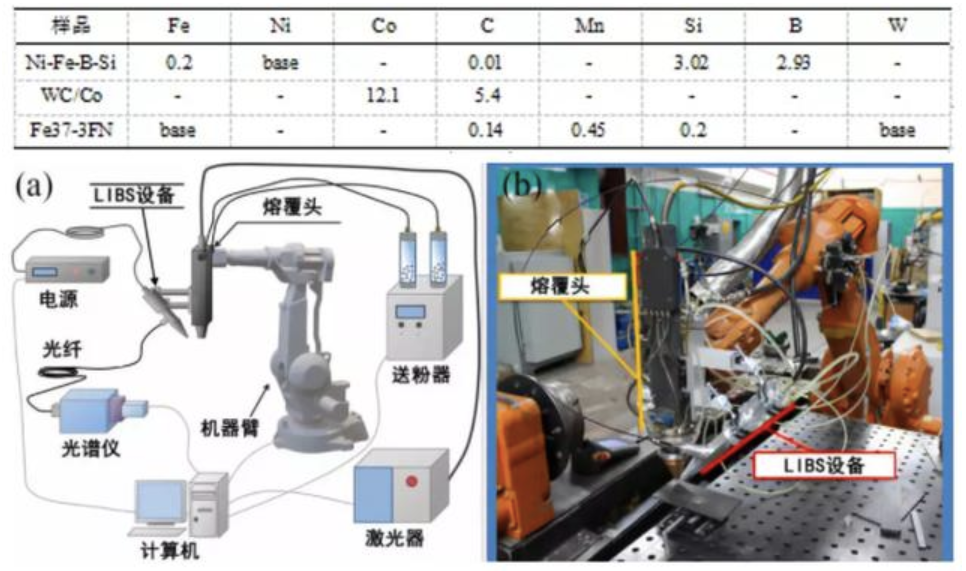

实验使用镱掺杂光纤激光器(1070nm,5kW,YSL-5,IPG Photonics)熔化粉末(Ni-Fe-B-Si合金粉末和WC粉末),粉末成分见表1。实验设置的示意图和实物图如图1所示,通过双通道粉末进料器(PF-2/2,GTV)产生气溶胶,气溶胶通过载气(氩气,99.99%)将粉末输送到熔覆头,然后两种粉末在进入熔覆头之前混合;同轴激光熔覆头由工业机器臂实现精确度为100μm的移动控制(见图1(a));实验所用的基材为Fe37-3FN钢板。LIBS设备安装在熔覆头上,并通过光纤连接到光谱仪,光谱仪与电脑连接并将实验中探测到的光谱数据传输到电脑端进行存储和后续分析。实验工艺参数为:激光功率为1.4kW,Ni-Fe-B-Si合金粉末和WC粉末的送粉率分别为6g/s和2g/s,熔覆头移动速度为6mm/s,单层熔覆层的高度为1.4mm,宽度为4mm。

除了碳、硼和硅之外,其它的主要元素(镍、钨等)均通过EDX进行定量分析,这是因为镍、钨和铁等基质元素受光谱干扰较为严重,不适用于LIBS在线分析,且EDX对碳、硼和硅等这些轻元素灵敏度较低 [34]。

表1 激光熔覆过程粉末和基材的元素组成(wt%)

2.2 LIBS系统

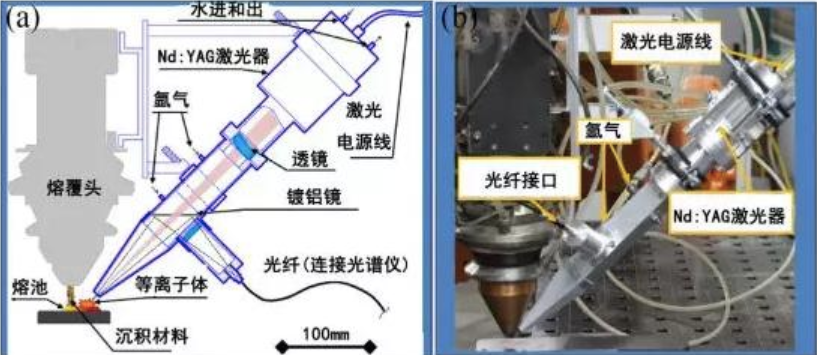

开发的LIBS系统应满足以下要求:能定量分析轻元素和重元素;LIBS探头应安装在激光熔覆头处以防止机械臂或合成部件本身可能产生的视线遮挡;熔池和LIBS探头之间的最小可接近距离应大于30cm以防止热粉末颗粒或熔滴后向散射而造成光学损坏,换而言之即LIBS设备应尽量紧凑轻便以便在易安装在机器臂上的基础上仍能定量分析包括轻元素在内的主要元素(碳、钨、镍等)。LIBS系统主要由两个部分组成:安装在熔覆头处的LIBS探头和位于安全地面五米外的设备箱,其中设备箱包含激光电源、光谱仪和用于存储处理LIBS数据的计算机。LIBS探头的具体结构见图2,选择具有相同光轴的180°后向散射光学方案用于激光束聚焦和光学器件聚光,激光束通过透镜(焦距F = 280 mm)并穿过镀铝镜聚焦到样品表面,光斑直径为0.5 mm。聚焦透镜离轴略微旋转,以防止激光头被反向散射光束损坏。镀铝镜和石英透镜(焦距F = 70mm)收集等离子体光谱信号并将其传输到光纤电缆输入端,然后光纤电缆将等离子体光谱信号传输到检测器。LIBS探针将通过连续流动氩气(6升/分钟)以保护光学器件受到熔融液滴的影响。LIBS系统与同轴激光熔覆装置的计算机同步,这样可以在任何期望的时刻获取LIBS测量值。

三、结果与讨论

LIBS最佳分析光谱的选择取决于包括探测器灵敏度、线强度和光谱干扰等多种因素的影响,由于强烈的光谱干扰,要在含铁材料中选择进行碳分析的谱线是极为困难的。如紫外(C Ι 247.86nm)和红外区域(C Ι 833.51nm)的碳谱线受铁和钨谱线的强烈干扰[35],在本研究中,碳和钨是研究的重点,选择深紫外范围进行分析,这是因为C Ι 193.09nm谱线不受主要元素(W, Ni, Co, Fe, Cr, Si)谱线的干扰且同时存在于189-210nm的波长范围内。

熔池形状为椭圆形(约为3mm×4mm),因此可以通过调整LIBS探针(0.3mm×0.5mm)位置测量任意熔覆层区域。熔池、热凝固熔覆层表面和冷却至室温的熔覆层的LIBS测量光谱结果对比见图3,结果表明样品表面温度越高,则等离子体光谱强度越强,这为碳分析(C Ι 193.03nm)提供了有利的条件。

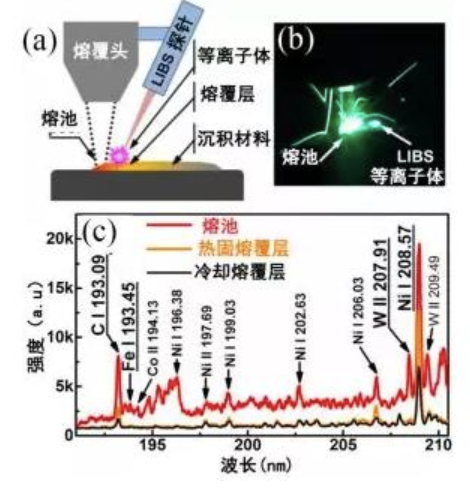

图3 (a) 采样区域示意图;(b)LIBS期间拍摄的照片;(c)不同采样区域的LIBS光谱:熔池(红色)、热凝固熔覆层表面(橙色)、冷却至室温的熔覆层(黑色)

我们已经研究了采样点位置对等离子体特性和LIBS信号强度的影响,熔池表面以及热熔覆层表面的温度梯度会影响激光烧蚀过程并因此影响LIBS等离子体性质。为了进一步证明熔覆层温度对等离子体光谱强度的影响,需要测量熔覆层的表面温度和对应的等离子体光谱强度,实验选择的元素谱线为Ni Ι 361.93nm,表面温度由配备有CMOS相机的高温计测量得到,实验示意图和结果见图4,观察图4(b)和(c)可以发现熔池中心的高温处与发射光谱强度较强的区域具有很强的一致性,表明熔池中心处的LIBS取样具有更大的原子发射强度,从而进一步证明了表面温度越高,等离子体光谱的强度越强。通常来说,熔池表面温度在熔覆过程中是相当不稳定[37,38],这在一定程度上说明采样区域温度波动会降低LIBS测量的重复性和精确度。

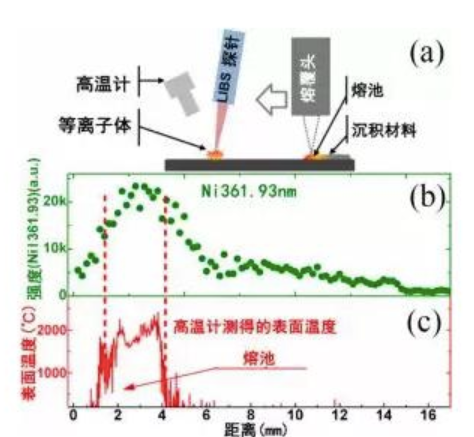

图4 (a) LIBS采样位置示意图;(b)Ni Ι 361.93nm完成一层熔覆时的谱线强度变化;(c)穿过熔池中心时的熔覆层表面温度

要使高耐磨涂层达到最佳质量需要镍合金颗粒在熔池中完全熔化的条件下而WC颗粒不被熔化(防止形成低硬度的二次碳化物),这需要通过选择合理的熔覆条件实现,WC具有更高的熔点(WC熔点为2870℃,Ni熔点为1455℃)和更小的粒径(WC和Ni粒径分别为70和120μm)。撞击在固化层表面的WC颗粒优先分散,同时熔化的镍合金附着在固化层表面,这会导致熔覆层上表面(10-50μm)具有镍富集且更深处的熔覆层中WC颗粒会分布得更均匀。基于这个特点,除非样品表面经过抛光,否则这个特点将是在线分析和离线分析的潜在问题。幸运的是,LIBS技术可以测量熔池内部,而熔池内部中强大的材料流动会使WC颗粒分布均匀。

为了估计熔覆层上表面镍富集对LIBS分析的影响,在熔池内和熔覆层表面使用LIBS测量一系列具有不同WC送粉率的样品,待样品冷却之后对其进行打磨以去除熔覆表层(约深200μm),打磨前后的熔覆层表面见图5(a),根据获得的SEM图片可以发现与更深处相比,熔覆层上表面具有较低的WC颗粒浓度。选择EDX作为离线分析的参考,观察图5(b)可以清楚地看到上表面的WC颗粒浓度(黑色)不及深层WC颗粒浓度(红色)的一半。观察图5(c)可以发现LIBS测量分析得到的谱线强度比结果与EDX测量结果一致,这说明可以将LIBS作为定量分析W和C元素的工具。使用LIBS对熔池进行采样的另一个问题是不确定激光烧蚀是否会影响熔覆层的特性(尺寸和WC颗粒分布),为了进一步确定这一点,比较有无LIBS测量的熔覆层横截面轮廓,根据光学显微镜和SEM可以得到图6,观察图6可以发现不论尺寸还是WC颗粒分布,LIBS测量均未对熔覆层特性产生影响。

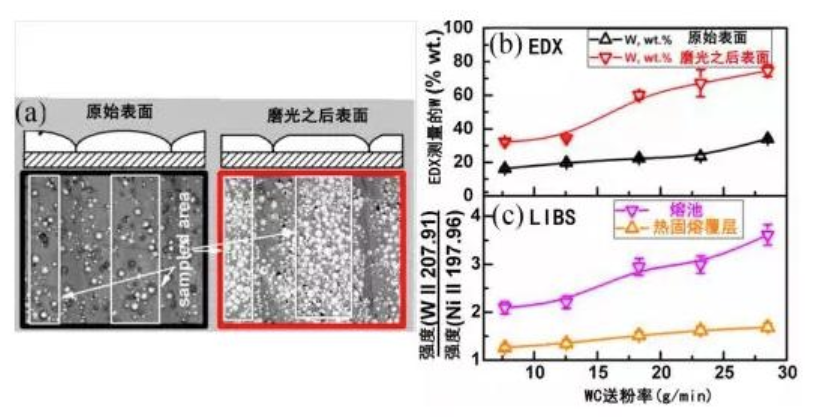

图5 (a)SEM图片;(b)EDX分析结果(黑线为表层,红线为深层)(c) LIBS分析结果(橙线为热固层,紫线为熔池内部)

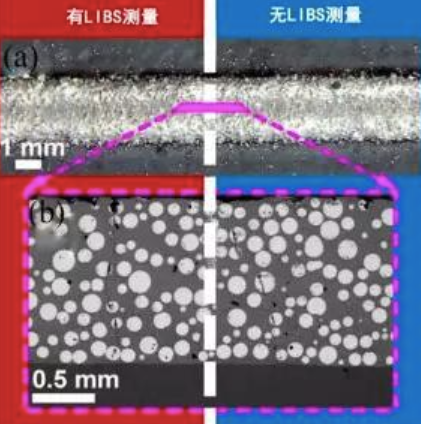

图6 (a)熔覆层顶部光学显微镜图片;(b) 熔覆层横截面SEM图片(左为有LIBS测量的样品;右边为无LIBS测量的样品)

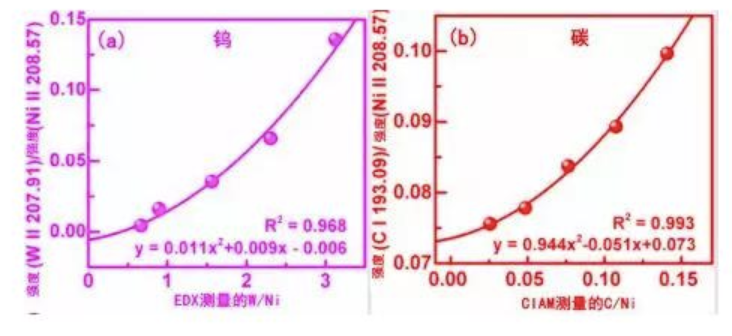

图7 (a)LIBS中的钨校准曲线;(b)LIBS中的碳校准曲线

图7 (a)LIBS中的钨校准曲线;(b)LIBS中的碳校准曲线

基于这些分析,我们建议将LIBS应用于同轴激光熔覆过程的在线分析。分别使用EDX和燃烧红外吸收法(Combustion infrared absorption method-CIAM)校准LIBS中的钨元素和碳元素,钨和碳的校准曲线与抛物线吻合度很高,见图7。

为了证明利用LIBS能对具有梯度浓度的熔覆层中的元素进行原位定量分析,设计了改变WC的送粉率并通过LIBS对W和C元素进行测量的实验,送粉率通过编程实现调节,送粉率的变化见图8(a),WC的送粉率从0g/s增大到20g/s、35g/s,Ni-Fe-B-Si的送粉率从在第200秒的时候从20 g/s减小为10 g/s,经过100秒之后又恢复到20 g/s。LIBS测量的频率为10Hz,并且LIBS光谱在10个连续激光脉冲上取平均以提高精度。钨和碳的LIBS原位测量结果分别见图8(b)和(c)。待熔覆层冷却之后,使用XRF对钨的LIBS测量结果进行验证,使用CIAM对碳的LIBS测量结果进行验证,观察图8(b) 和(c)可以发现钨元素含量的一致性很好,而碳元素含量的一致性稍差些,这是由于LIBS光谱信噪比较低。

激光增材

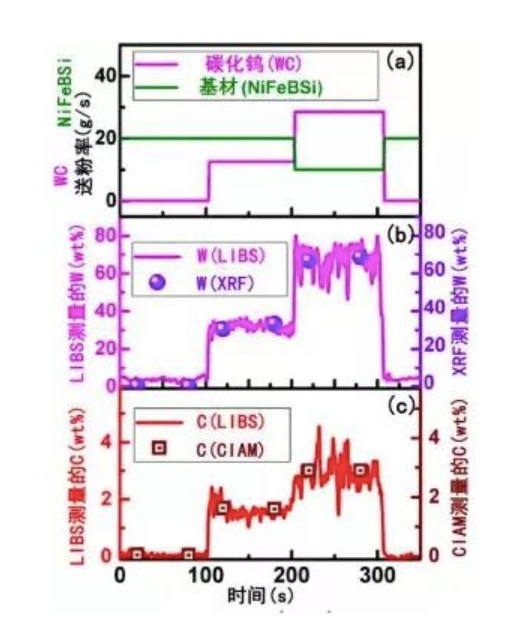

图8 (a) WC粉末和Ni-Fe-B-Si粉末在熔覆过程中的变化;(b) 钨元素含量的LIBS和XRF原位分析结果;(c) 钨元素含量的LIBS和CIAM原位分析结果。

四、结论

本研究首次证明了使用LIBS技术对有AM技术制造的零件进行原位定量多元素分析的可行性。同轴激光熔覆是一种基于金属粉末流动并通过连续激光熔化粉末的AM技术,该技术可用于合成基于WC增强的Ni-Fe-B-Si合金的高耐磨涂层。为了实现这一目标,我们设计了一个安装在激光熔覆头上的低重量紧凑型LIBS探头,我们的目的是开发一种远程LIBS系统,能通过该系统分析复合涂层合成过程中定量分析轻元素(如碳)和重元素(如钨)。通过LIBS探针对热固化的熔覆层和熔池进行采样,但仅在对熔池进行采样时得到了有分析意义的结果,这是因为熔覆层上表层中的WC颗粒分布不均匀且存在镍富集现象,这种分布对任何在线分析和离线分析都是挑战,且LIBS对熔池进行取样不会影响熔覆层的特性,因此选择LIBS对熔覆层的熔池进行采样。钨和碳的LIBS结果分别通过EDX和CIAM进行校准,校准结果精确度很好。关键组分(碳和钨)的定量LIBS实时分析已经在梯度浓度涂层合成过程中得到了证实。

增材制造技术具有强大的金属零件生产能力和破损零件的修复和快速再制造能力,如果能通过增材制造生产出具有特定元素组成梯度的零件,那么增材技术将应用到更多领域,零件生产过程中的元素在线定量元素分析正成为未来增材制造中实现特定元素组成梯度的强制性要求。LIBS能为任何材料中的任何元素进行原位分析,未来如果可以在3D打印机中安装上LIBS元素定量原位分析系统,那么在制造或者修复零件时可以得到该零件完整的三维元素分布图,从而得到该零件的“元素身份证”,通过这种“元素身份证”可以设计生产出具有特定元素组成梯度的零件。
